重载链条式顶升移栽是一种用于重型物料搬运和转移的技术。

一、工作原理

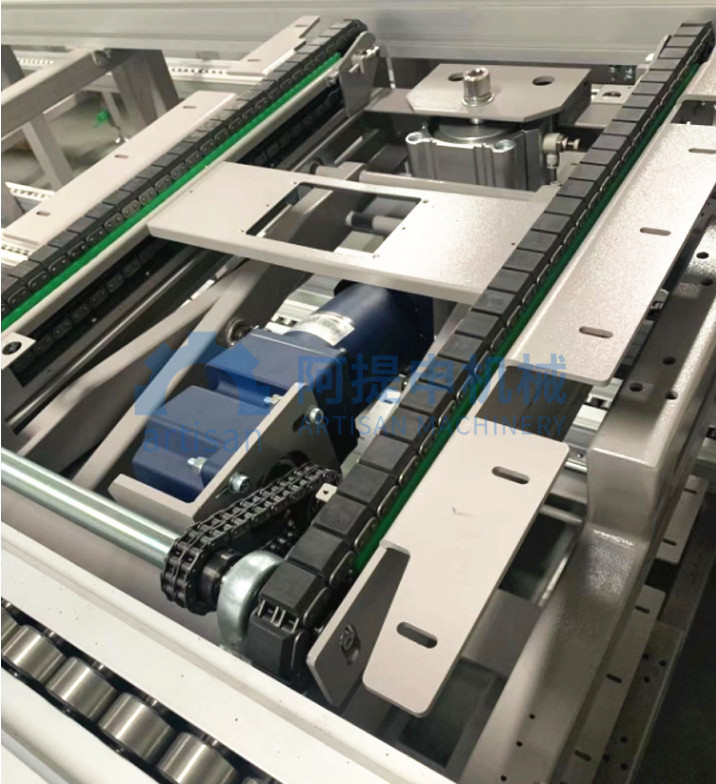

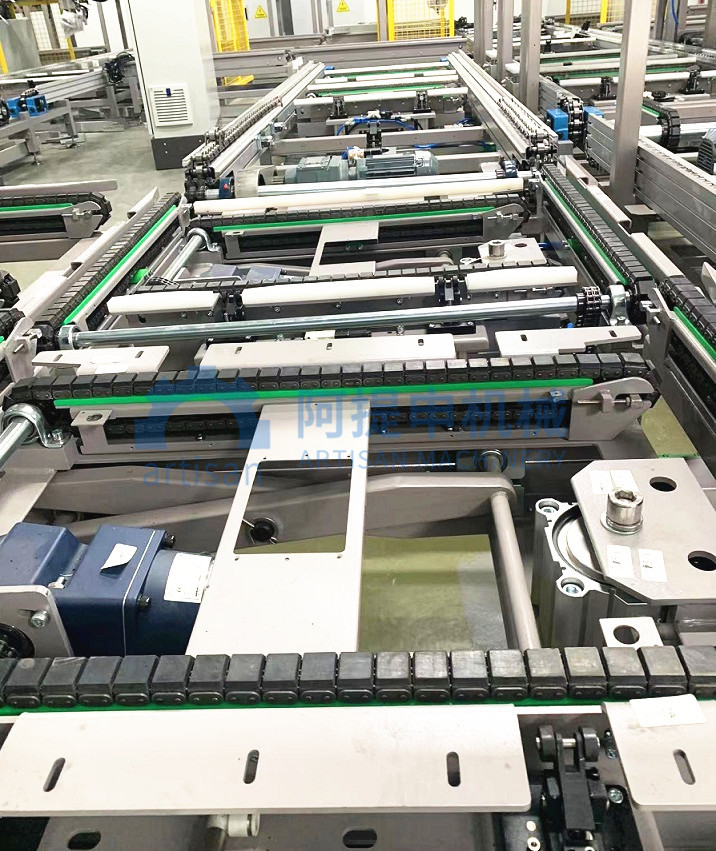

重载链条式顶升移栽主要由顶升机构、链条传动系统和移栽机构组成。

顶升机构通过液压或电动驱动，将承载物料的平台或托盘顶升至一定高度。链条传动系统由电机驱动，通过链条带动移栽机构在水平方向上移动。移栽机构通常采用夹爪、托盘或其他承载装置，将物料从一个位置搬运到另一个位置。

二、机械结构

1. 顶升机构：

• 液压顶升系统：由液压缸、液压泵、控制阀等组成，提供强大的顶升力。

• 电动顶升系统：由电机、减速机、丝杠等组成，实现精确的顶升控制。

2. 链条传动系统：

• 电机：提供动力源，通常采用大功率电机。

• 减速机：降低电机转速，增加扭矩。

• 链条：采用高强度链条，确保承载能力和可靠性。

• 链轮：与链条配合，传递动力。

3. 移栽机构：

• 夹爪：用于抓取物料，可根据物料形状和尺寸进行定制。

• 托盘：承载物料，可与顶升机构配合使用。

• 导向装置：确保移栽机构在水平方向上平稳移动。

三、技术特点

1. 重载能力：能够搬运和转移重量较大的物料，满足重型工业生产的需求。

2. 精确控制：通过液压或电动驱动，实现顶升和移栽的精确控制。

3. 可靠性高：采用高强度链条和优质的机械部件，确保设备的可靠性和稳定性。

4. 灵活性强：可以根据不同的物料形状和尺寸进行定制，适应不同的生产需求。

5. 自动化程度高：可与自动化控制系统集成，实现自动化生产。

四、应用领域

重载链条式顶升移栽广泛应用于汽车制造、机械加工、物流仓储等行业，用于搬运和转移重型零部件、模具、货物等。它可以提高生产效率，降低劳动强度，提高生产的自动化程度。
