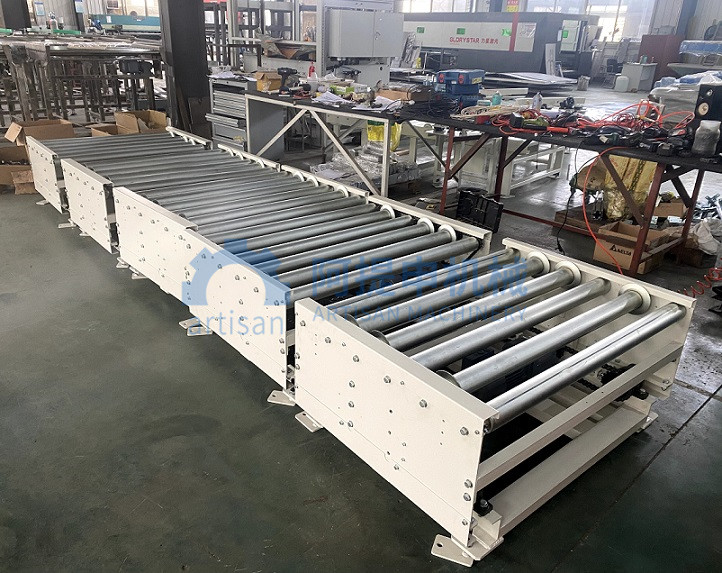

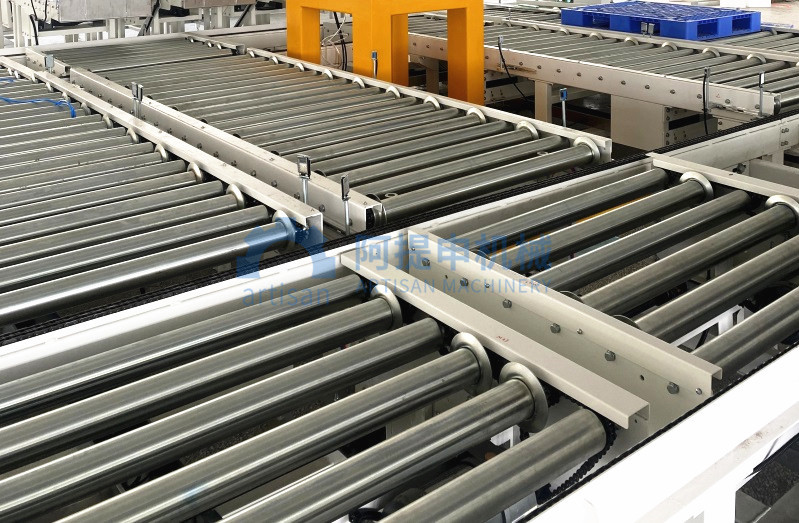

辊式顶升移载机是输送线中以垂直转运方式改变物品的输送方向的设备。因物品相对于输送方向的位置在转运前后改变了90°，因此物品转运后宽度发生变化。输送机线路输送宽度也随之变化。

辊式顶升移载机主要由顶升机构、移载机构、检测装置、减速机等部件连接组成。

顶升机构：带高度调节脚的焊接式底框，底座式减速电机置于底框中间，两套传动轴分别由两侧轴承座和底框连接，两轴通过传动链条分别和电机连接。每根轴和两端装有滚针随动轴承曲臂（凸轮），由这四个连动曲臂组成顶升结构，确保升降框架四角受力均匀，升降平稳。

移载机构：采用辊式输送机，具体结构同前述。

检测：升降两个位置光电检测，货物到位光电检测。

SEW带制动减速电机3相380V。

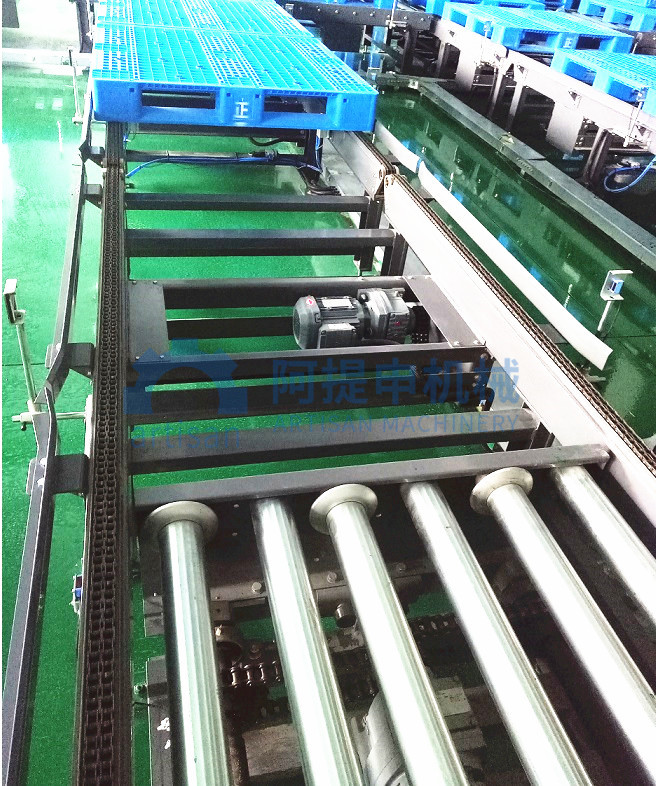

辊式移载机采用顶升机构采用电机顶升装置，能适应更大的升降距离的要求，支架上电机减速机带动辊筒上面托盘运行。滚筒直径76mm无缝钢管，钢管表面硬化。驱动输出部分及张紧机构安装有安全防护罩。升降台有辊子输送和链条升降两个机构组成，分别由两个SEW电机驱动，实现辊子的旋转和链条的升降。辊子输送同辊式输送机，升降机构采用电机减速机带动曲柄连杆机构实现链条的升降动作。

每个电机安装在预置的底座上，与输送机的钢结构形成整体并被固定在钢结构上。在需要的地方设电磁制动器。

电机减速机通过链轮带动相互套链的辊子（直径为76mm）按照预先设计的速度旋转，从而带动辊子上托盘货物的运动达到输送托盘货物的目的。

控制系统依赖升降台上的位置传感器判断输送机上托盘货物和升降位置的高低位的状态，通过电机减速机自动实现托盘货物在该输送机上的输入和输出，以及升降台的升降对准。

模块化的设计使之可适应各种不同的需求。输送机的支持钢结构使用专门轧制成型的C型梁，外侧封以装饰侧板。支腿可以自由调整，使之安装更加灵活。输送机的连接组装采用非焊接方式，以便于维修拆卸。
