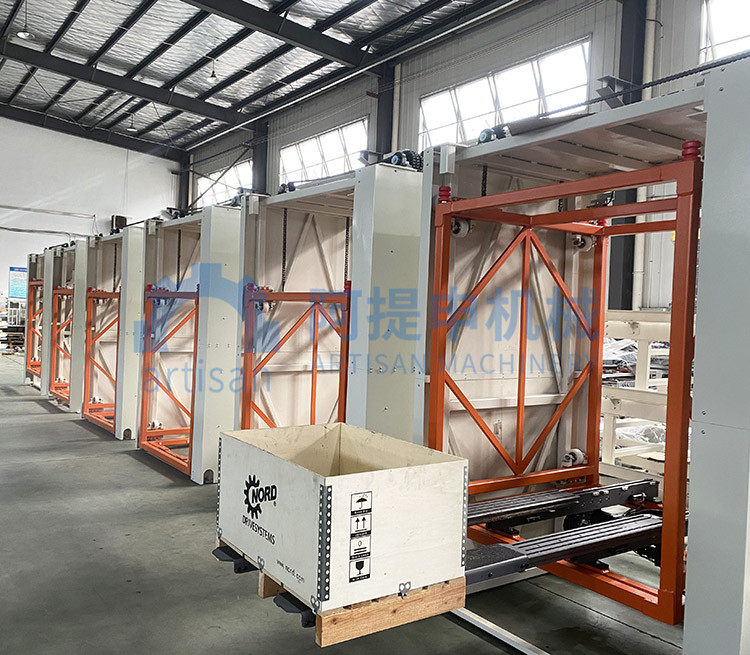

工位取料升降伸缩叉是一种用于在工位上进行取料操作的设备，具有升降和伸缩功能。

一、工作原理

通过电机或液压系统驱动，使伸缩叉实现水平伸缩和垂直升降动作。在取料时，伸缩叉伸出并下降到物料位置，然后抓取物料并提升缩回，将物料搬运到指定位置。

二、机械结构

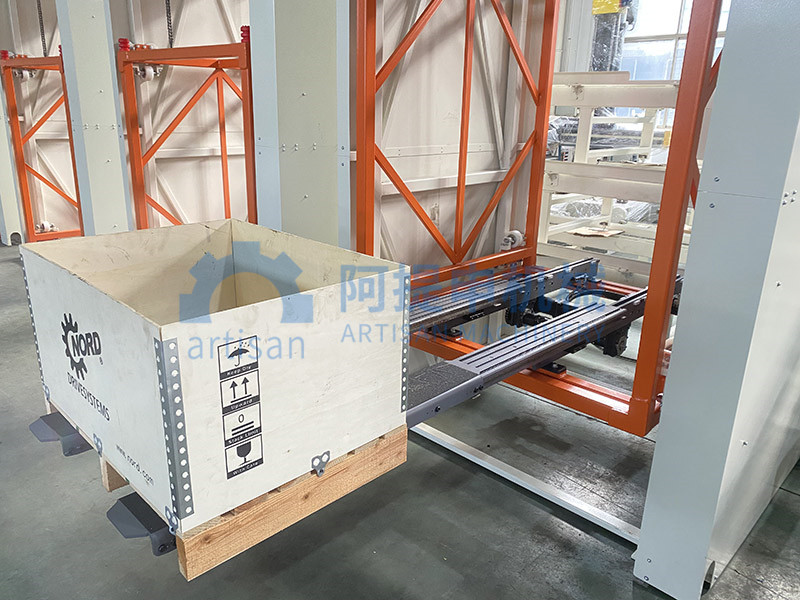

1. 伸缩机构：

• 叉臂：由高强度金属材料制成，具有足够的强度和刚性，以承受物料的重量。

• 传动装置：通常采用链条、齿轮齿条或丝杠等传动方式，实现叉臂的伸缩运动。

• 导向装置：确保叉臂在伸缩过程中保持稳定，防止晃动和偏移。

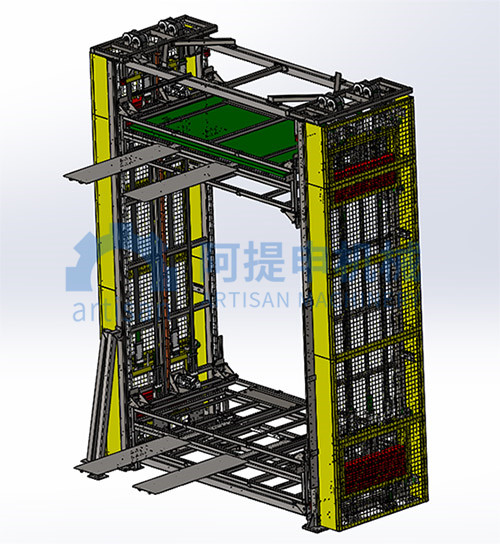

2. 升降机构：

• 立柱：支撑整个升降结构，通常由钢管或型材制成。

• 传动装置：可以是液压油缸、电动丝杠或链条提升机等，实现叉臂的垂直升降运动。

• 导向装置：保证叉臂在升降过程中垂直运动，提高稳定性。

3. 抓取装置：

• 夹爪：根据物料的形状和特性选择合适的夹爪类型，如机械夹爪、真空吸盘或电磁吸盘等。

• 驱动装置：用于控制夹爪的开合动作，实现物料的抓取和释放。

4. 控制系统：

• 控制器：通常采用可编程逻辑控制器（PLC）或工业计算机，实现对伸缩叉的自动化控制。

• 传感器：安装在伸缩叉和升降机构上的传感器，用于检测位置、速度、压力等参数，为控制系统提供反馈信息。

三、安全保护

1. 限位装置：在伸缩叉的伸缩和升降极限位置设置限位开关，防止叉臂超出安全范围。

2. 过载保护：当伸缩叉承受的负载超过额定值时，设备自动停止运行，以保护电机和传动装置。

3. 紧急停止按钮：在紧急情况下，操作人员可以按下紧急停止按钮，立即停止设备的运行。

4. 安全防护装置：在伸缩叉周围设置防护栏或安全罩，防止人员接触到运动部件，提高安全性。

四、应用领域

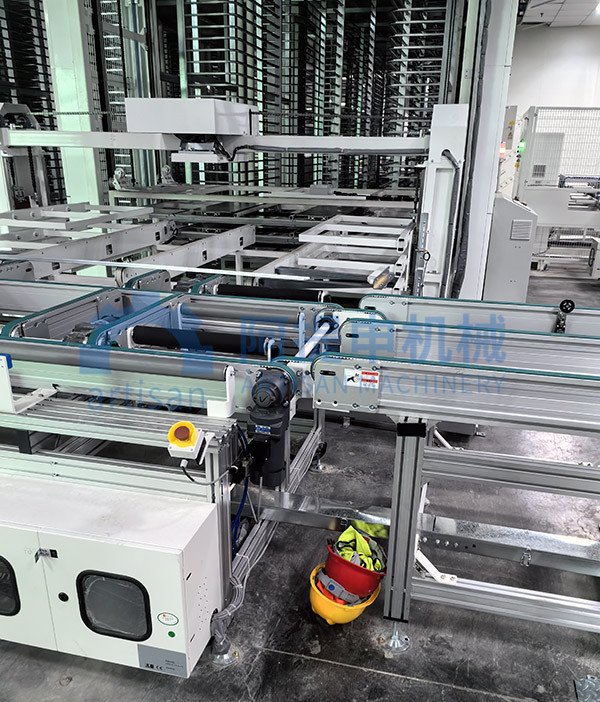

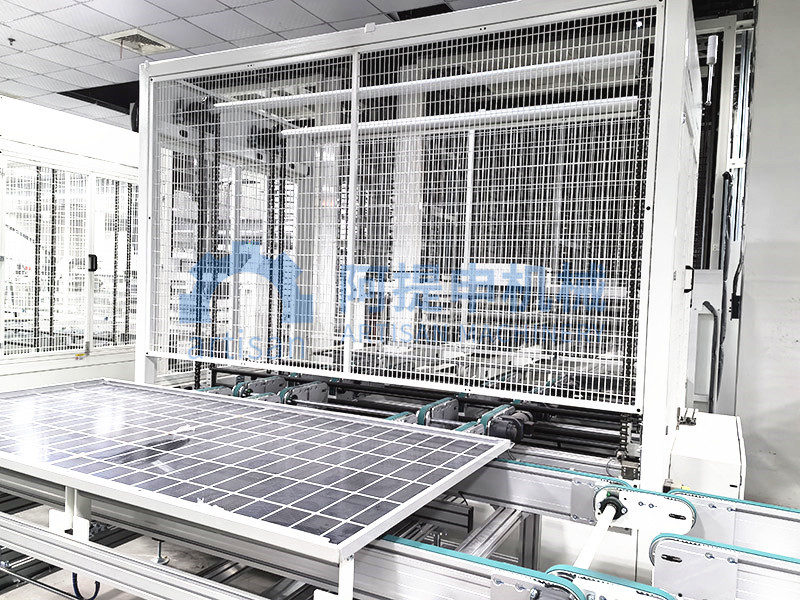

工位取料升降伸缩叉广泛应用于物流仓储、制造业、自动化生产线等领域。在物流仓储中，可用于货物的装卸、搬运和存储；在制造业中，可用于零部件的取料和装配；在自动化生产线中，可实现物料的自动输送和定位。
