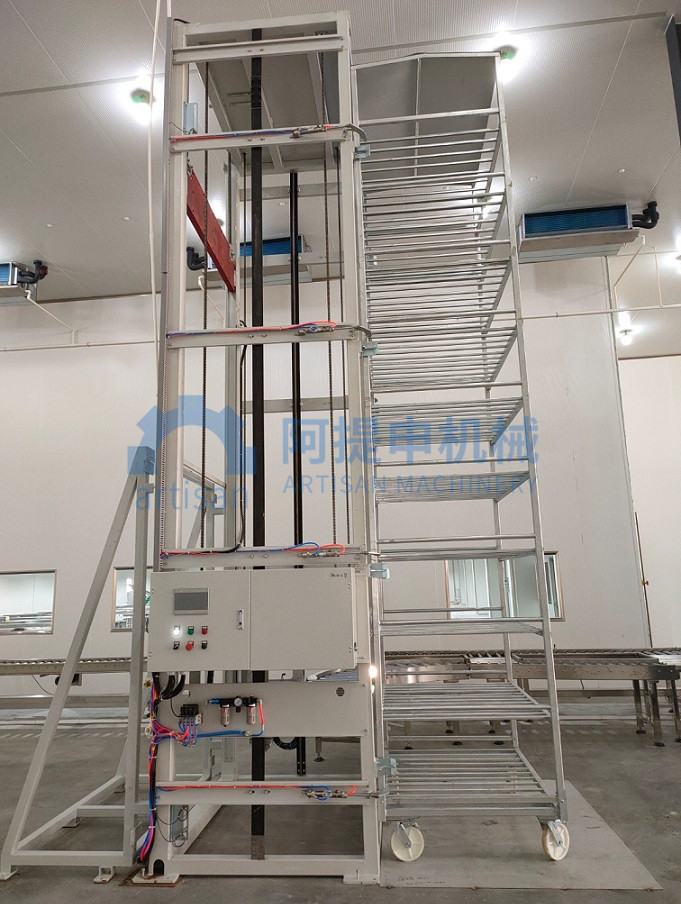

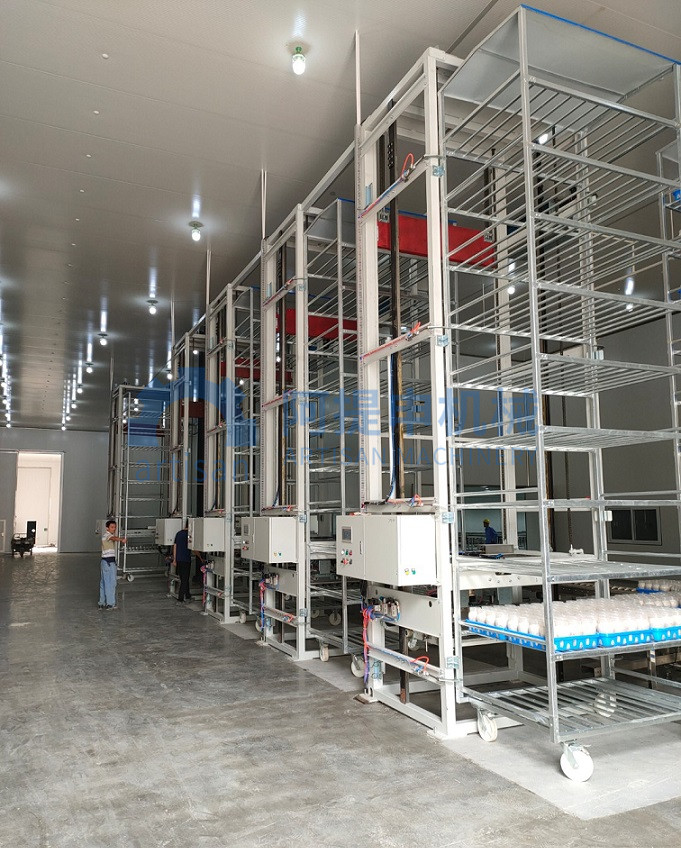

多工位往复式提升机是一种用于在不同高度的工位之间进行物料垂直输送的设备。

一、工作原理

多工位往复式提升机通过电机驱动链条或钢丝绳，带动载货平台在垂直方向上往复运动。当载货平台到达目标工位时，通过定位装置准确停止，然后进行物料的装卸操作。其控制系统可以根据预设的程序或传感器反馈的信号，实现自动运行和精确控制。

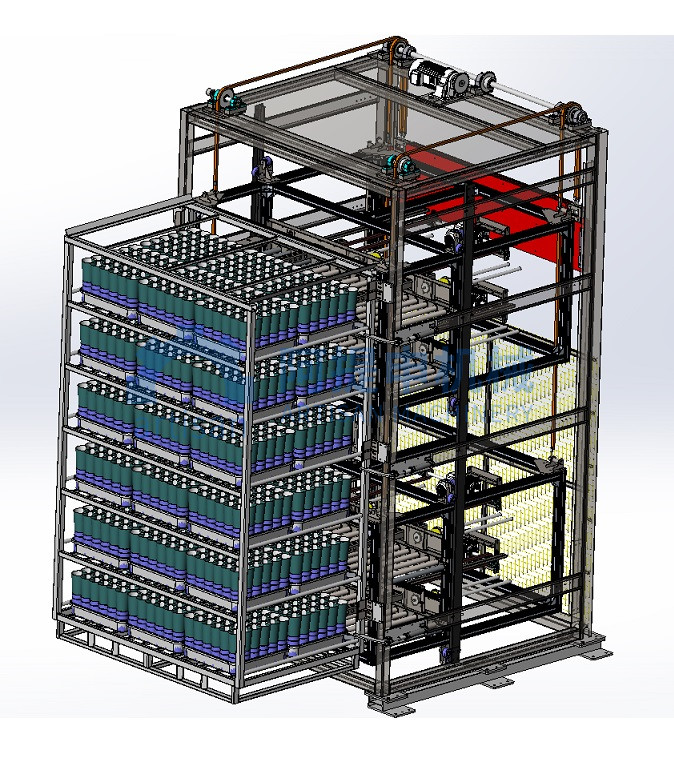

二、机械结构

1. 机架：提供稳定的支撑结构，通常由钢材焊接而成。

2. 提升机构：

• 电机：提供动力源，通常采用交流电机或直流电机，可根据实际需求选择不同功率的电机

• 传动装置：常见的有链条传动和钢丝绳传动。链条传动适用于较重的负载和较高的提升高度，钢丝绳传动则具有运行平稳、噪音低的特点。

• 导向装置：确保载货平台在提升过程中保持垂直运动，防止晃动和偏移。

3. 载货平台：用于承载物料，通常由钢板或格栅板制成，具有足够的强度和稳定性。

4. 定位装置：在每个工位处设置定位装置，确保载货平台能够准确停在目标位置，以便进行物料的装卸操作。

5. 安全装置：

• 限位开关：在提升机的上下极限位置设置限位开关，当载货平台到达极限位置时，自动停止提升机的运行，防止发生事故。

• 过载保护装置：当提升机承受的负载超过额定值时，自动停止运行，以保护设备和人员安全。

• 紧急停止按钮：在紧急情况下，操作人员可以按下紧急停止按钮，立即停止提升机的运行。

三、控制系统

1. 控制系统通常采用可编程逻辑控制器（PLC）或工业计算机，实现对提升机的自动化控制。

2. 用户可以通过触摸屏或操作面板设置提升机的运行参数，如提升速度、停留时间、工位选择等。

3. 控制系统还可以与其他设备进行通信，实现自动化生产线的协同工作。

四、应用领域

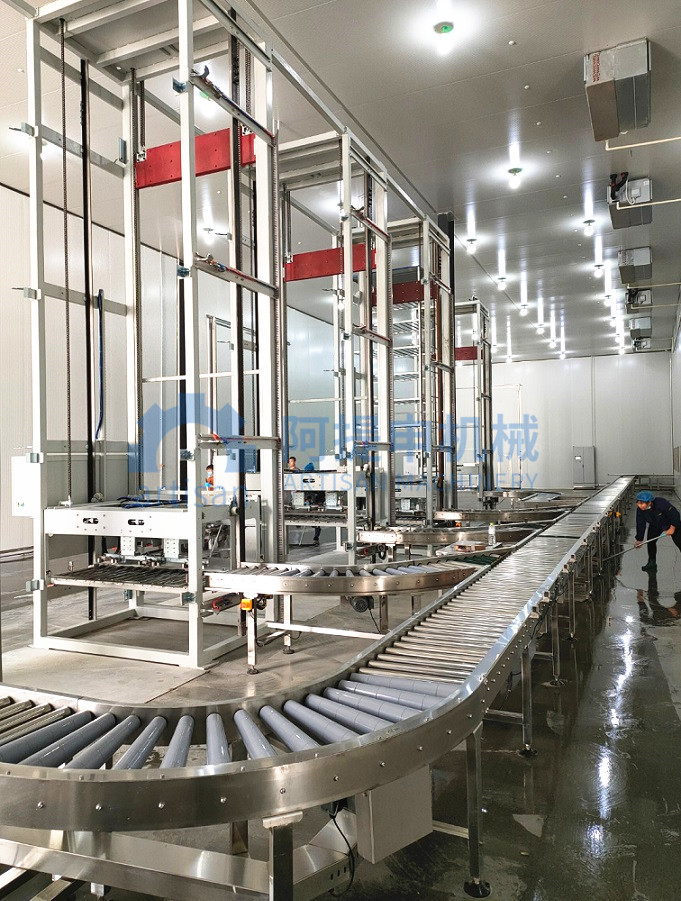

多工位往复式提升机广泛应用于物流仓储、制造业、自动化生产线等领域。在物流仓储中，可用于货物的垂直输送和分拣；在制造业中，可用于零部件的装配和输送；在自动化生产线中，可实现物料在不同工位之间的快速转移，提高生产效率。
