轻载往复式提升机是一种用于在不同高度的工位之间进行轻载物料垂直输送的设备。

一、工作原理

轻载往复式提升机通过电机驱动链条、钢丝绳或皮带等传动装置，带动载货平台在垂直方向上做往复运动。当载货平台到达目标工位时，通过定位装置准确停止，以便进行物料的装卸操作。控制系统根据预设的程序或传感器反馈的信号，实现对提升机的自动化控制。

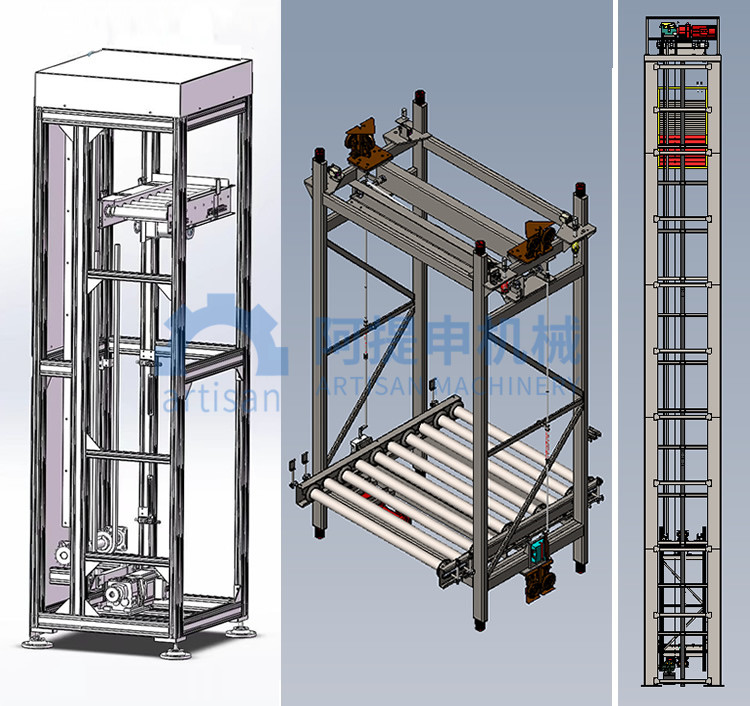

二、机械结构

1. 机架：由钢材焊接而成，提供稳定的支撑结构。

2. 提升机构：

• 传动装置：常见的有链条传动、钢丝绳传动和皮带传动。根据负载重量和提升高度选择合适的传动方式。

• 导向装置：确保载货平台在提升过程中保持垂直运动，防止晃动和偏移。

3. 载货平台：用于承载轻载物料，通常由钢板或格栅板制成，具有一定的强度和稳定性。

4. 定位装置：在每个工位处设置定位装置，确保载货平台能够准确停在目标位置。

5. 安全装置：

• 限位开关：在提升机的上下极限位置设置限位开关，防止载货平台超出安全范围。

• 过载保护装置：当提升机承受的负载超过额定值时，自动停止运行，保护设备和人员安全。

• 紧急停止按钮：在紧急情况下，操作人员可以按下紧急停止按钮，立即停止提升机的运行。

三、控制系统

1. 控制系统通常采用可编程逻辑控制器（PLC）或微控制器，实现对提升机的自动化控制。

2. 用户可以通过触摸屏或操作面板设置提升机的运行参数，如提升速度、停留时间、工位选择等。

3. 控制系统还可以与其他设备进行通信，实现自动化生产线的协同工作。

四、技术特点

1. 结构紧凑：轻载往复式提升机占地面积小，适用于空间有限的场合。

2. 运行平稳：采用先进的传动和导向装置，确保载货平台在提升过程中运行平稳，减少物料的晃动和损坏。

3. 定位准确：通过高精度的定位装置，实现载货平台在不同工位之间的准确停靠，提高物料装卸的效率和准确性。

4. 自动化程度高：控制系统可以实现提升机的自动运行，减少人工操作，提高生产效率。

5. 安全可靠：配备完善的安全装置，确保设备在运行过程中的安全可靠。

五、应用领域

轻载往复式提升机广泛应用于电子、食品、医药、化工等行业，适用于轻载物料的垂直输送，如零部件、包装材料、小型容器等。它可以提高生产效率，降低劳动强度，实现自动化生产。
